濕式除塵器分為立式濕式除塵器和臥式濕電除塵器。

立式濕式除塵器：

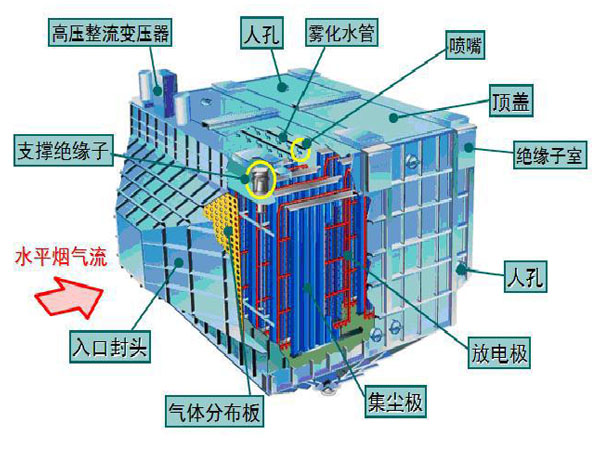

臥式濕電除塵器：

產品說明：
1、濕式電除塵器的工作原理：

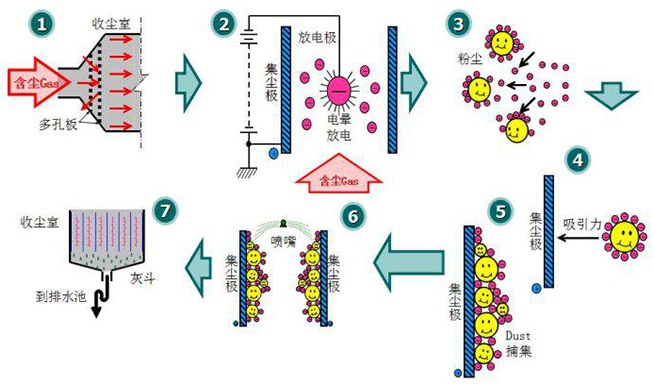

金屬放電線在直流高電壓的作用下①，將其周?chē)鷼怏w電離②，使粉塵或霧滴粒子表面荷電③，荷電粒子在電場力的作用下向收塵極運動④，并沉積在收塵極上⑤，水流從集塵板頂端流下，在集塵板上形成一層均勻穩定的水膜⑥，將板上的顆粒帶走⑦。因此，濕式電除塵器與干式ESP的除塵原理基本相同，都要經歷荷電、收集和清灰三個階段，區別在于清灰方式的不同，濕式電除塵器采用液體沖刷集塵極表面來進行清灰。其工作原理如圖1。

工作原理示意圖

2.濕式除塵器技術特點
（1）能提供幾倍于干式電除塵器的電暈功率，適用于去除亞微米大小的顆粒，能有效收集黏性大或高比電阻粉塵；
（2）DuTe的噴水清灰工藝能有效控制二次揚塵發生；
（3）利用噴水對集塵極始終保持清潔，提高單位面積的集塵效率，達到更低的排放濃度；
（4）無運動部件，可靠性較高，大大降低了運行維護工作；
（5）設備本體結構小，設備布置緊湊，占地面積??；
（6）濕式電除塵技術可同時解決PM2.5微細粉塵、石膏雨和SO3氣溶膠的排放問題，因此濕式電除塵技術是控制燃煤大氣污染物的先進的技術之一。還可與其它煙氣治理設備相互結合多樣化設計。
（7）排放濃度＜5mg/Nm3，甚至＜2mg/Nm3。
（8）電場風速高：保證收塵性能的前提下，實施風速可達4m/s，從而顯著降低一次投資。
（9）凈化效率高：根據客戶需求，除塵器出口凈化后的煙氣可以達到以下超凈排放指標：
粉塵濃度： <5mg/Nm3
PM2.5去除率： ≥ 80%
霧滴去除率： ≥ 80%
SO3去除率： ≥ 60%
霧滴濃度： ≤30mg/Nm3
（10）布置靈活多樣：江蘇中礦擁有立式濕電除塵器和臥式濕電除塵器的成功工程經驗，根據煙氣特性、排放要求、現場場地情況，靈活按立式和臥式來布置，也可將濕式電除塵器布置在脫硫塔的上部（頂置式），以節省場地。

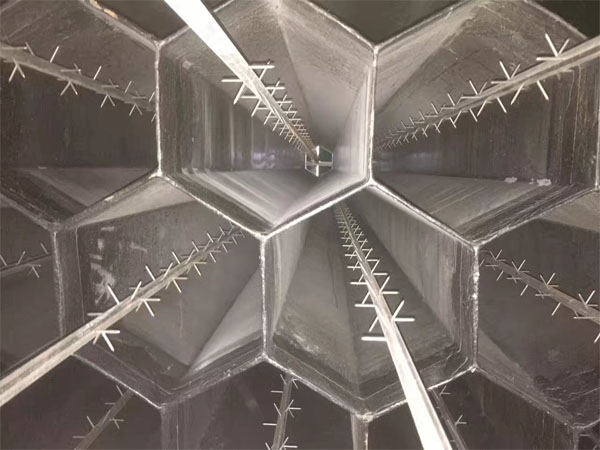

（11）防腐效果好：據煙氣特性、現場場地的不同，采用玻璃鋼、導電塑料、316L、高鎳合金等不同結構、材質的極板極線，壁板內襯玻璃鋼或玻璃鱗片。使用壽命可以超過30年。
（12）耗水量少：采用超細精濾處理外排水，將大部分外排水回用，減少水量消耗。外排廢水排到脫硫系統回用，不額外增加水耗量。
（13）運行穩定可靠：沖洗和噴霧時不需要抑制荷電，能夠保證穩定的除塵性能。除塵器內部無轉動、運動部件，正常運行時，一個大修期間一臺爐只換4、5個噴嘴，可以在不停爐、不停濕式電除塵器的情況下做到在線檢查、檢修、更換噴嘴，維護量幾乎為零。
