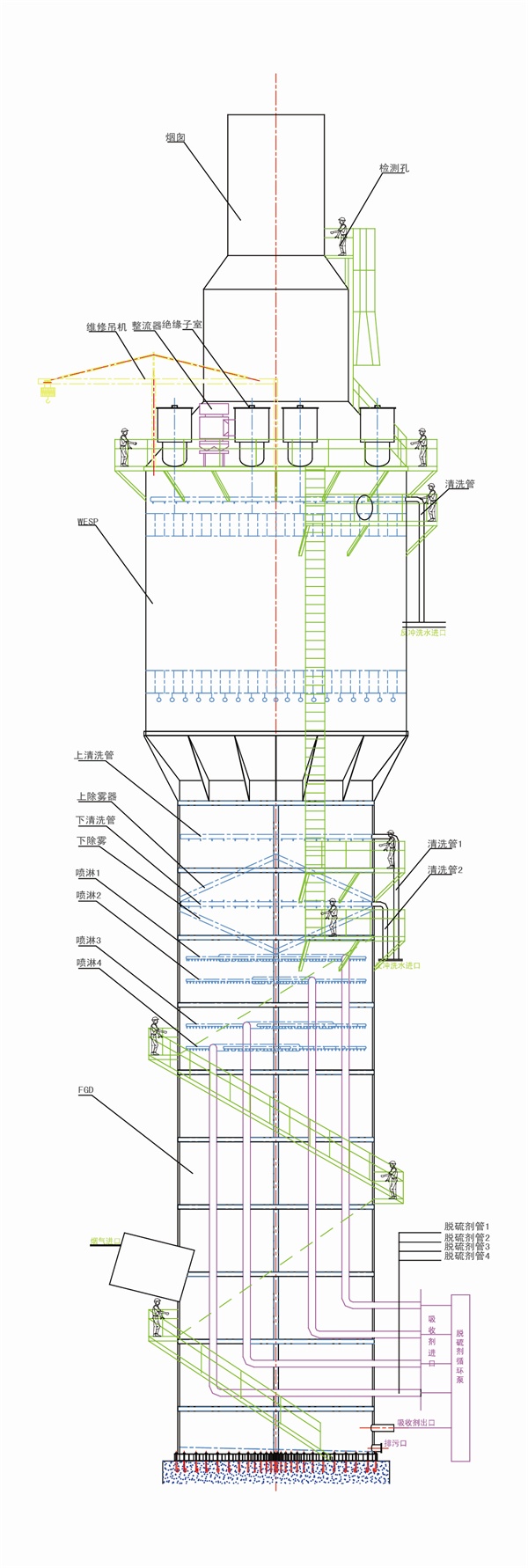

（1） 濕式靜電除塵器（WESP）安裝在吸收塔(FGD)噴淋層的上部，WESP與FGD為一個整體。為了減少大顆粒噴淋漿液對WESP的影響，利于WESP內煙氣流場均勻，FGD洗滌煙氣進入WESP之前，設置了二級平板式機械除霧器,集塵電極板采用導電玻璃鋼六角形蜂窩式極板，電暈線采用鉛銻合金芒刺線，框架方式固定。FGD洗滌煙氣經過吸收塔頂部的除霧器再進入WESP，凈煙氣經直排煙囪排放。


（2）WESP本體
WESP本體采用圓形結構，設有煙氣導流板和氣體分布板，外殼體為碳鋼，內襯玻璃鱗片防腐。WESP出口的頂部，安裝直排煙囪，降低煙氣的阻力WESP脫除了凈煙氣中的液體，收集后的液體自流返回吸收塔。

（3）陽極裝置
陽極裝置包括沉淀極、支撐梁、沖洗水管、支撐梁。陽極（也稱沉淀極）采用先進的導體玻璃鋼材質，具有導電性能好、易沖洗等優點。陽極膜的上、下端通過支撐管進行支撐、張緊，上部支撐管兼作沖洗水管，對陽極膜六個面進行在線沖洗，保證陽極膜不結垢。 陽極膜的上下支撐管由四道支撐梁進行支撐。陽極膜上部支撐梁固定于塔壁上，下部的支撐梁兩端安裝調節機構，通過調節其高度，實現對陽極膜的張緊。


（4）陰極裝置
陰極裝置包括陰極線、上下部吊掛裝置、絕緣箱。每個陽極孔中心布置有一條芒刺型陰極線，材質為鉛銻合金。陰極線固定于上下框架上，框架通過絕緣箱支撐。絕緣箱內的吊桿采用石英管支撐，絕緣箱內通入熱風，保持陰極裝置干燥絕緣。


（5）濕電可設置多個電場，設置多個絕緣箱，采用高頻高壓直流恒流電源通過絕緣箱供電。


（6）濕電上方布置有一層沖洗水裝置，對陰極線進行周期性沖洗。


（7）設備性能及主要技術參數
設備名稱：WESP+FGD一體機。
型式：脫硫、除霧塔上一體式，垂直煙氣流方向。
陽極板型式：蜂窩型。
陰極線型式：芒刺高效型。
水沖刷方式：分區間斷沖刷。


（8）濕式除塵器入口煙塵濃度（含石膏、重金屬等）小于30 mg/Nm （標態、干基、6%O2）條件下，出口煙塵濃度（含石膏、重金屬等）≤5 mg/Nm （標態、干基、6%O2）；


（9）保證效率：
粉塵去除率（含石膏、重金屬等）：≥80%，
PM2.5去除率： ≥70%，
霧滴去除率： ≥70%，
SO2去除率： ≥98%；


（10）煙氣系統（本體及進、出口煙道）總阻力：300 Pa；


（11）隨主機可用率： ≥98%
